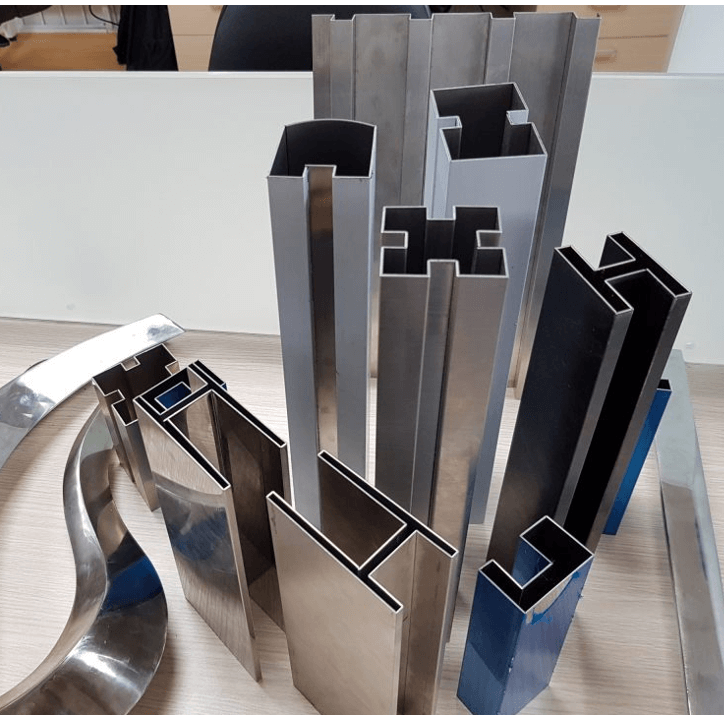

Như hình mô tả trên thì chúng ta dễ dàng thấy khi chấn sản phẩm thông thường sẽ tạo ra góc bo tròn nhỏ tại điểm chấn, khi sử dụng kết hợp với máy bào rãnh trước khi chấn thì sản phẩm chấn sẽ đạt góc vuông hoàn hảo, rất phù hợp với các ngành như gia công vỏ thang máy, trang trí nội thất, công nghiệp phụ trợ có yêu cầu rất cao trong các sản phẩm chấn và gấp, các yêu cầu đó là:

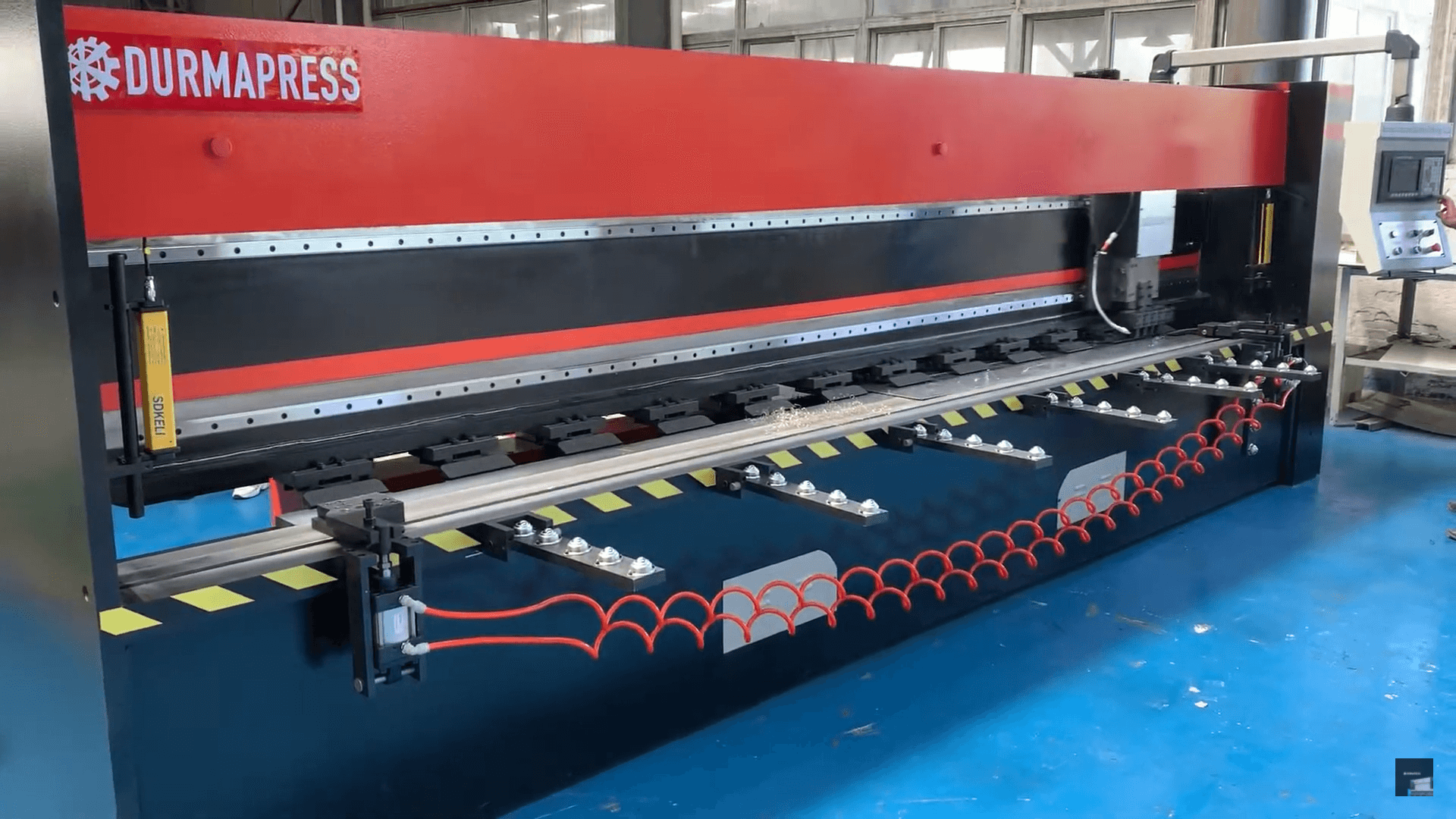

Thiết kế máy bào V dạng đứng tương tự như các dòng máy cắt thủy lực ( Shearing machine)
Máy trang bị 2 bộ phận kẹp, 1 dàn kẹp phía sau máy để định vị vị trí tấm (tương tự cữ sau) , 1 dàn kẹp ngay gần vị trí bào rãnh phía trước máy có tác dụng kẹp giữ chặt phôi trong quá trình vào rãnh V.
Dao phay chạy tịnh tiến theo chiều dài băng máy.
Ưu điểm của dòng bào rãnh V dạng đứng là: kẹp ngay gần sát vị trí bào nên lực kẹp rất chắc chắn, bào các loại tôn dày hoàn toàn đảm bảo.
Nhược điểm là: kẹp giữ phôi có thể đè lên bất kỳ bề mặt nào của phôi nên với các tôn yêu cầu cao về bề mặt sẻ không đảm bảo chất lượng.
Vì vậy máy bào rãnh V dạng đứng phù hợp các ngành gia công tấm dày hơn và không có nhu cầu quá cao về chất lượng bề mặt kim loại.

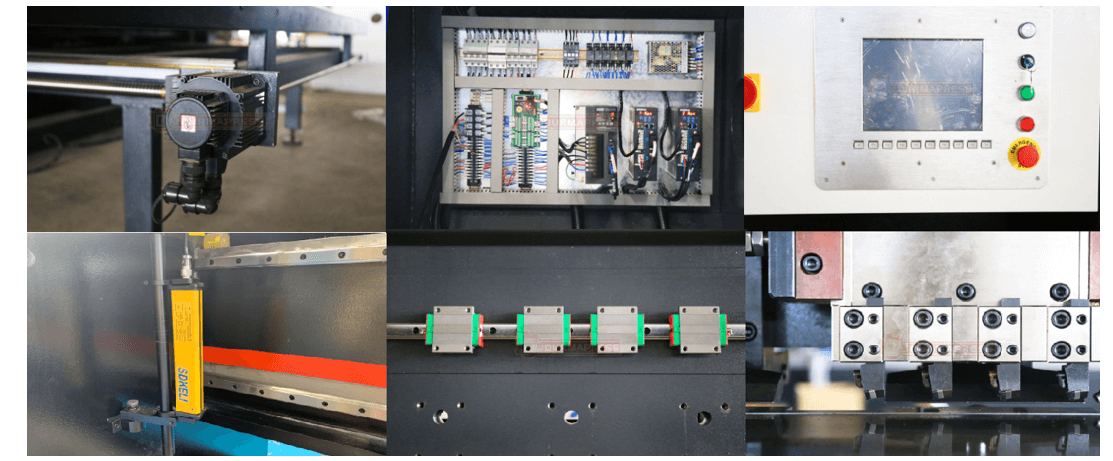

Các thiết bị chính của máy bào V dạng đứng
|
Mã máy
|
CC-V |
|
Kích thước bàn làm việc |
3200x1250 / 4000x1250 / 3200x1500 / 4000x1500 mm |
|
Độ dày tấm vật liệu tối đa |
6 mm |
|
Độ dày bào |
0.4 – 4 mm |
|
Tốc độ bào |
5 – 70 m/min |
|
Sai số vị trí |
± 0.03 mm |
|
Kích thước máy lớn nhất |
5800x2750x2100 mm |
|
Khoảng cách bào tối thiểu |
8 mm |
