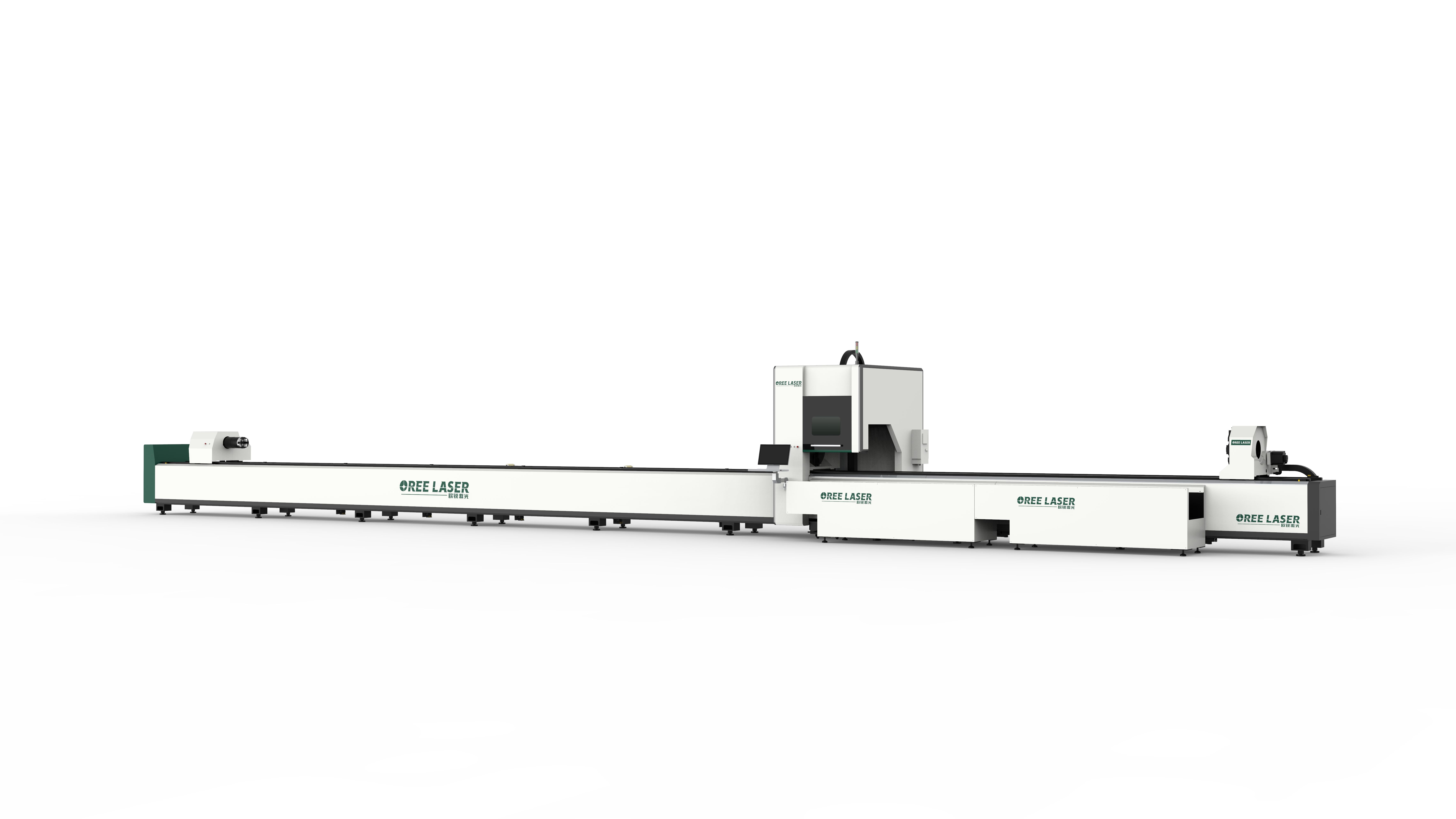

CC-NT là dòng máy cắt kim loại ống chuyên dụng Laser Fiber ba trục kẹp sự dụng để cắt kim loại ống, hộp và thép hình U, H, V, L. Dòng CC-NT mang nhiều ưu điểm hơn so với dòng CC-T hai trục kẹp như cắt ống tận dụng tối đa phôi-không có phần ống thừa sau khi cắt và phù hợp để gia công sản phẩm dài.
Công suất nguồn Laser: 1500w - 6000w
Thông số cắt theo công suất nguồn Laser Fiber
|
Công suất Vật liệu |
1kw |
1.5kw |
2kw |
3kw |
4kw |
6kw |
8kw |
12kw |
15kw |
20kw |
|
Thép carbon |
12 |
16 |
18 |
20 |
22 |
25 |
30 |
50 |
70 |
80 |
|
Inox |
5 |
6 |
8 |
12 |
12 |
20 |
30 |
50 |
70 |
100 |
|
Nhôm |
3 |
5 |
6 |
8 |
12 |
16 |
30 |
40 |
50 |
50 |
|
Đồng thau |
3 |
4 |
6 |
8 |
8 |
12 |
16 |
16 |
20 |
30 |
Các thiết bị chính
Đầu cắt laser
Chúng tôi cung cấp các loại đầu cắt chất lượng cao trên thị trường như Raytool/ Precitec/ WSX/ Ospri.
Đầu cắt Raytool loại PC chuyên cho cắt thép hình đặc biệt.
Kẹp ống trước và sau
Kẹp ống với độ ổn định và chính xác cao.
Nguồn cắt laser fiber
Nguồn laser của các hãng nổi tiếng trên thế giới như IPG/ Nlight/ Raycus/ Max
Động cơ Servo
Top thương hiệu động cơ servo của Nhật Bản là Yaskawa được sử dụng rộng rãi hiện nay. Ngoài ra bạn cũng có thể lựa chọn servo Schneider của Pháp hay Motor Power của Ý.
Hệ điều khiển
Máy laser sử dụng hệ điều khiển TubePro của Thượng Hải chuyên cho cắt ống chuyên dụng.
Hộp số động cơ servo
Chúng tôi lựa chọn hợp tác với các thương hiệu hàng đầu về hộp số động cơ servo với độ chính xác cao và độ bền cao như Shimpo của Nhật Bản, Motoreducer của Pháp và Alpha của Đức.
Thanh ray và con trượt
Sử dụng thanh dẫn hướng của Hiwin Đài Loan với độ chính xác vị trí cao, giảm độ mài mòn tối đa phù hợp sử dụng trong thời gian dài.
Thanh răng và bánh răng
Thanh răng và bánh răng YYC của Đài Loan với hàm lượng carbon cao với cường độ nén và độ cứng cao giúp giảm thiểu tối đa biến dạng về nhiệt nên đảm bảo độ chính xác của máy phù hợp với khí hậu ở Việt Nam.
Hệ thống bôi trơn tự động
Tích hợp thiết bị bôi trơn tự động cho thanh ray, con trượt, thanh răng và bánh răng giúp máy cắt được vận hành trơn tru với tốc độ và hiệu suất làm việc cao.
Máy làm mát nước Chiller
Với chất lượng và độ hiệu quả cao trong sử dụng, Hanli trở thành thương hiệu máy làm mát nước số 1 Trung Quốc hiện nay.
Tủ riêng cho thiết bị điện
Máy cắt laser fiber của Chen Chen Laser CNC trang bị tủ điều hòa riêng cho thiết bị và nguồn cắt laser fiber giúp cho các thiết bị hoạt động ổn định và liên tục trong điều kiện thời tiết nóng ẩm ở Việt Nam.
|
CC-NT |
mm |
6012 |
6016 |
6022 |
6032 |
6035 |
6040 |
6052 |
|
Chiều dài |
6000 |
|||||||
|
Đường kính ống |
10-130 |
10-160 |
15-220 |
15-320 |
20-350 |
20-400 |
20-508 |
|
|
Độ chính xác vị trí |
±0.05 mm |
|||||||
|
Độ chính xác lặp lại |
±0.05 mm |
|||||||
|
Tốc độ không tải tối đa |
100 m/phút |
|||||||
|
Gia tốc tối đa |
1.2 G |
|||||||
|
Công suất nguồn laser |
1000-6000 W |
|||||||
|
Tải trọng ống |
150kg |
|||||||
