Máy bào rãnh V dạng nằm

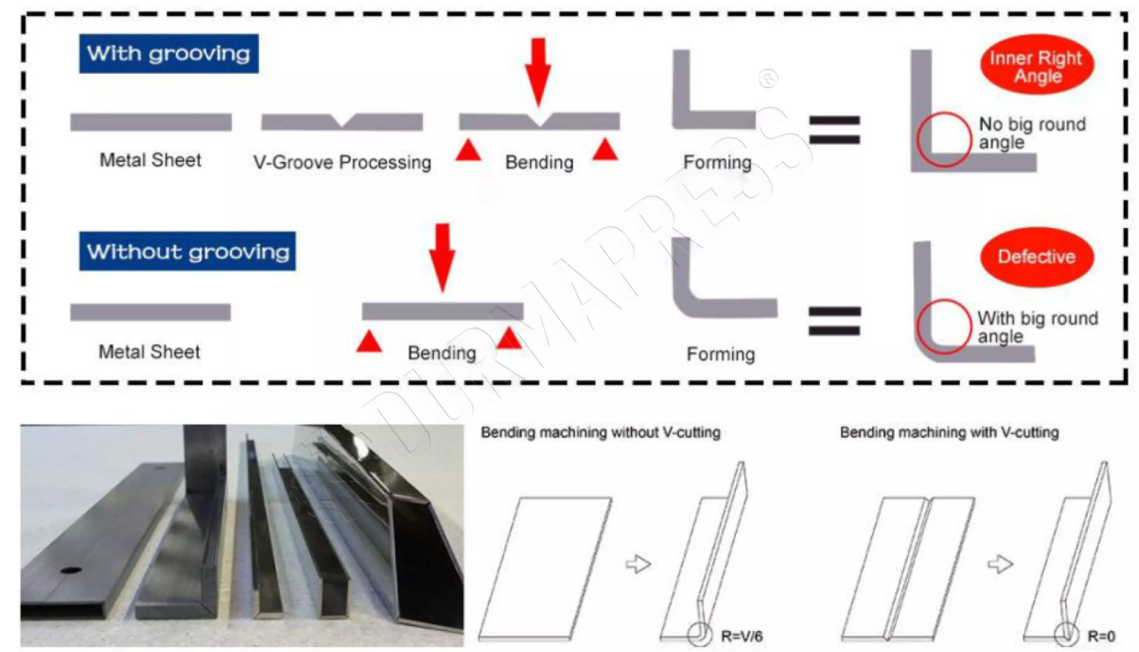

Như hình mô tả trên thì chúng ta dễ dàng thấy khi chấn sản phẩm thông thường sẽ tạo ra góc bo tròn nhỏ tại điểm chấn, khi sử dụng kết hợp với máy bào rãnh trước khi chấn thì sản phẩm chấn sẽ đạt góc vuông hoàn hảo, rất phù hợp với các ngành như gia công vỏ thang máy, trang trí nội thất, công nghiệp phụ trợ có yêu cầu rất cao trong các sản phẩm chấn và gấp, các yêu cầu đó là:

• Bán kính uốn của phôi chấn phải nhỏ
• Không có sự thay đổi màu sắc của sản phẩm sau khi chấn/gấp do rạn nứt
• Làm được các sản phẩm có đường gấp khúc phức tạp hơn

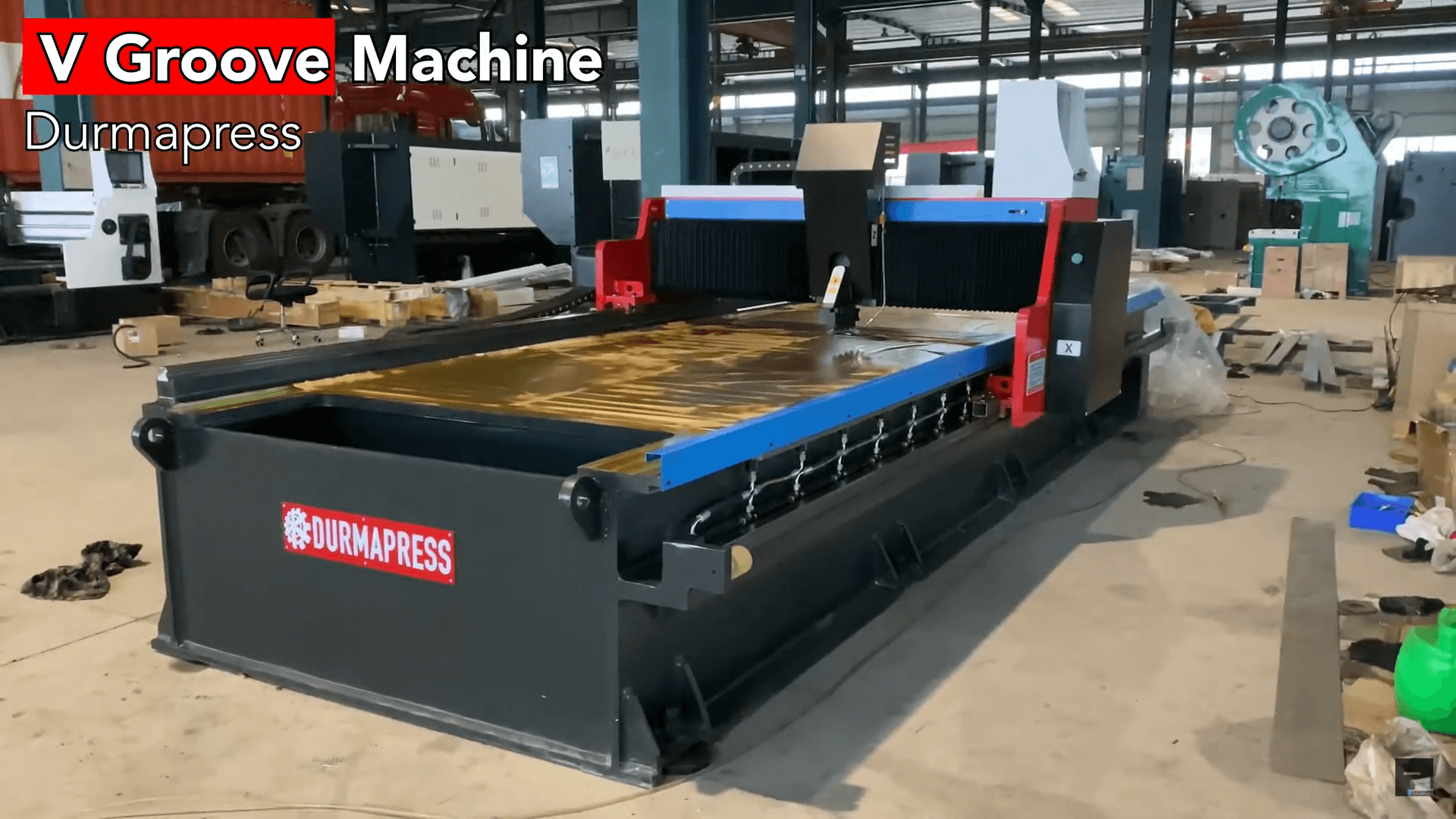

Máy bào V dạng nằm Thiết kế dạng nằm tương tự như máy CNC với cấu trúc dạng cổng.

Mặt phẳng bàn làm việc được gia công chính xác cao để đảm bảo độ phẳng đồng đều của bề mặt. Tấm tôn sẻ được đặt trên bề mặt bàn làm việc và giữ chặt bằng các kẹp thủy lực ở cạnh bên của máy. Dao phay phay rãnh V theo chiều dài trục X của máy.

Ưu điểm của thiết kế máy bào rãnh V dạng nằm là toàn bộ bề mặt tấm tôn không bị ảnh hưởng về chất lượng do không bị chi tiết nào đè lên bề mặt để giữ chặt phôi. ( phần cạnh bên được kẹp bởi kẹp thủy lực nhưng biến dạng không đáng kể)

Tuy nhiên nhược điểm là: phôi yêu cầu phải có độ phẳng tốt, chất lượng đồng đều để tránh tình trạng hỏng dao phay và đảm bảo độ sâu của góc phay đạt được ở các vị trí tương đương nhau.

Ngoài ra do tôn tấm được giữ bởi các kẹp ở cạnh bên nên lực giữ giữ tấm với các tôn dày thấp hơn, nếu để dao phay chạy ở tốc độ cao sẻ rất dễ bị xô lệch tấm tôn dẫn đến hỏng phôi. Vì vậy trường hợp này cần đảm bảo tôn được kẹp đúng vị trí và set tốc độ dao phay chậm lại.

Với những ưu và nhược điểm trên, máy bào rãnh V dạng nằm phù hợp với các ngành yêu cầu về chất lượng bề mặt cao như thang máy hoặc nội thất.

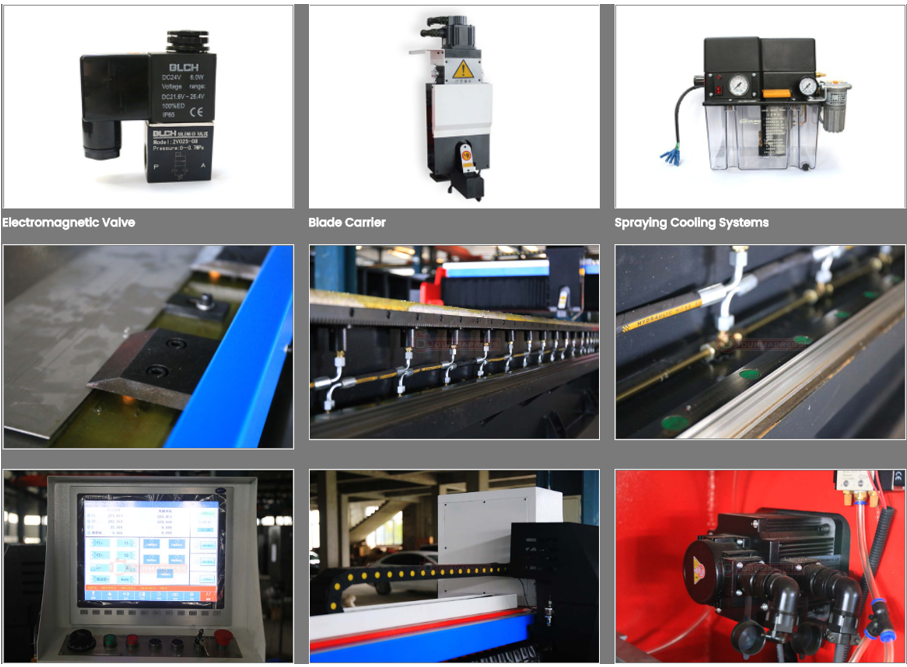

Các thiết bị chính của máy bào V dạng nằm
