Máy chấn NC ChenChen WC67K được sử dụng để uốn một tấm kim loại nguội thành phôi có các hình dạng mặt cắt hình học khác nhau. Nó là một máy tạo hình kim loại tấm được thiết kế để gia công kim loại tấm cán nguội. Nó được sử dụng rộng rãi trong uốn kim loại tấm, chẳng hạn như ô tô, sản xuất máy bay, công nghiệp nhẹ, đóng tàu, container, thang máy, phương tiện giao thông đường sắt và các ngành công nghiệp khác.

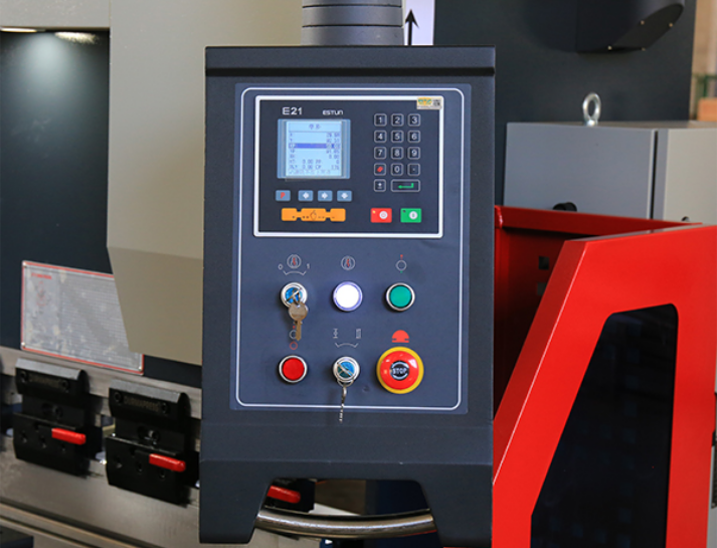

Hệ điều khiển NC E21:
● Màn hình LCD 160x 160
● Điều khiển cho động cơ AC , biến tần
● Tích hợp bộ đếm sản phẩm
● Bộ nhớ chương trình lên đến 40 chương trình, tối đa 25 bước chấn cho mỗi chương trình
● mm / inch
● Tiếng Trung / tiếng Anh

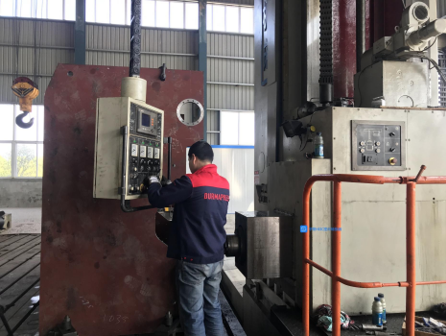

1. Thân máy
Nền tảng của máy chấn của chúng tôi là một khung liền khối, được làm từ thép đàn hồi cao. Điều đó có nghĩa là hệ thống máy chấn của chúng tôi sẽ hoạt động chính xác và đáng tin cậy năm này qua năm khác.

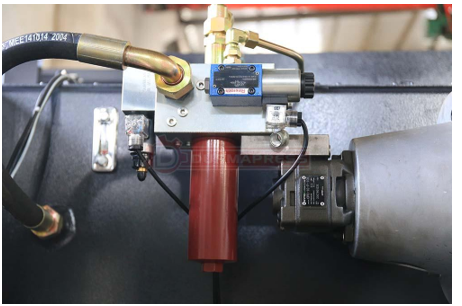

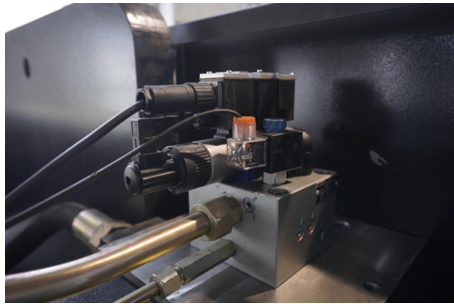

2. Van thủy lực
Áp dụng cấu trúc tích hợp Bosch Rexroth của Đức gồm bơm dầu và van thủy lực để đảm bảo độ chính xác khi uốn.
Độ nhạy thấp với ô nhiễm dầu và đảm bảo tuổi thọ lâu dài.
3. Hệ thống thuỷ lực
Máy chấn của chúng tôi sử dụng hệ thống điều khiển thủy lực tích hợp Hoerbiger giúp nó trở nên đáng tin cậy và dễ bảo trì hơn.

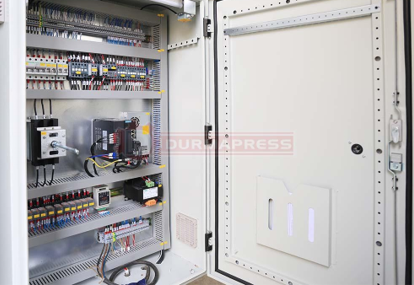

4. Hệ thống điện
Máy chấn của chúng tôi sử dụng các thiết bị điện của Schneider.

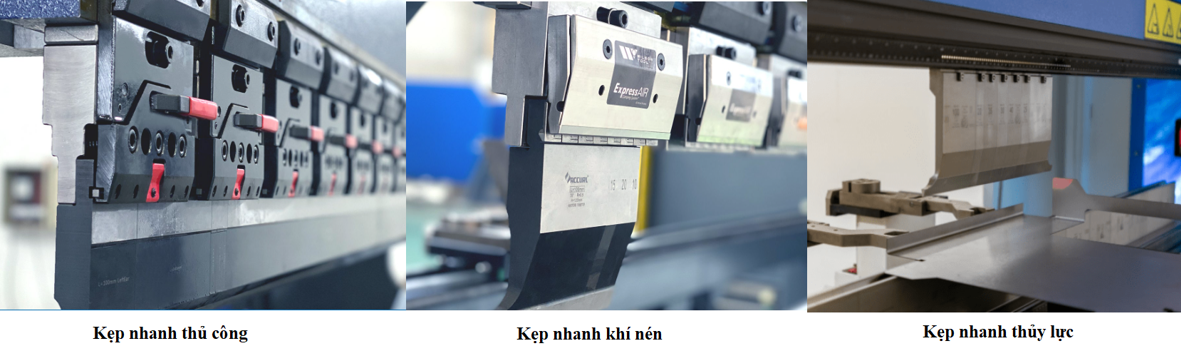

5. Các loại kẹp nhanh
Các bộ phận điện chất lượng cao có thể làm cho máy hoạt động tốt ngay cả khi điện không ổn định và khách hàng có thể dễ dàng thay thế ở bất kỳ đâu trên thế giới
6. Dao chấn và cối chấn

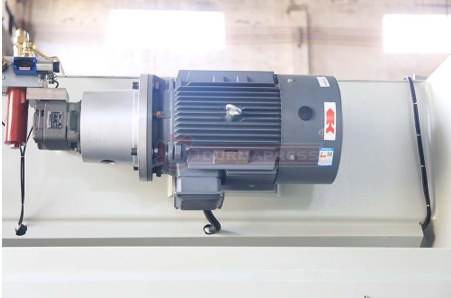

7. Động cơ bơm dầu
Động cơ bơm dầu Siemens /Đức :Tiếng ồn thấp đáng kinh ngạc, được làm bằng gang có độ bền cao và thiết kế độc đáo để giảm tiếng ồn bên trong

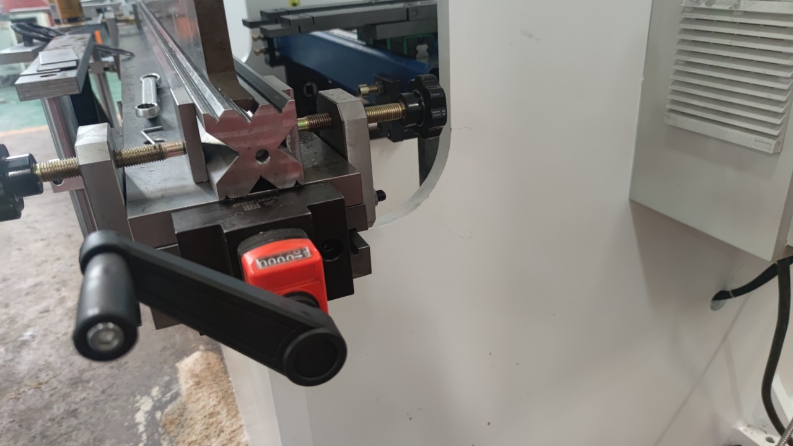

8. Hệ thống bù võng khi chấn sản phẩm
Hệ thống bù thủ công cho máy chấn NC

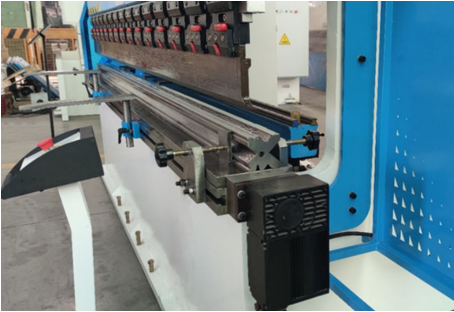

9. Giá hỗ trợ đỡ phôi phía trước
Tay đỡ phía trước tiêu chuẩn của chúng tôi có thể điều chỉnh 180 °. Được áp dụng với hai Linear để giữ cho tấm tải nặng hoạt động.

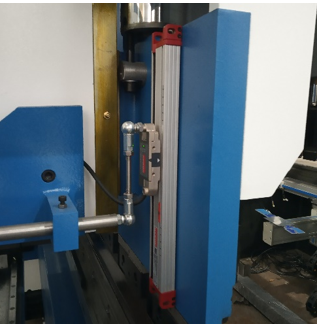

10. Thước đo tuyển tính
Hai thanh đo tuyến tính GIVI được lắp đặt trên khung ram, thường xuyên giám sát vị trí của Ram với độ chính xác cấp micron ở bất kỳ điều kiện nào.
Các thang đo này được gắn trên một khung đặc biệt, hoàn toàn cách ly khỏi bất kỳ sự biến dạng nào gây ra cho cấu trúc khung C trong suốt quá trình lên / xuống.

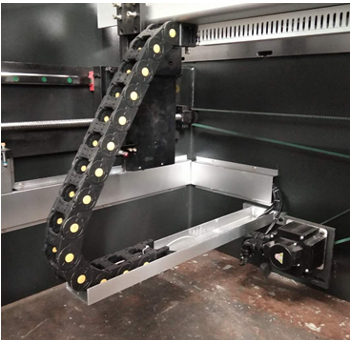

11. Trục cữ
Chúng tôi sử dụng trục vít me bi Hiwin Đài Loan và thanh dẫn hướng tuyến tính để đảm bảo trục X chuyển động với độ chính xác cao hơn so với sử dụng thanh truyền.
Và trục cữ được điều khiển bởi động cơ servo thay vì động cơ bước.
|
Model |
Lực chấn (kN) |
Chiều dài chấn |
Khoảng cách giữa 2 vách chấn (mm) |
Độ sâu họng chấn (mm) |
Hành trình dao (mm) |
Độ cao mở lớn nhất (mm) |
Công suất động cơ bơm (kW) |
Kích thước máy (mm) |
|
WC67K-30/1600 |
300 |
1600 |
1280 |
200 |
80 |
190 |
3 |
1700×900×1650 |
|
WC67K-30/2000 |
300 |
2000 |
1280 |
200 |
80 |
190 |
3 |
1700×900×1650 |
|
WC67K-40/2500 |
400 |
2500 |
1900 |
280 |
100 |
320 |
5.5 |
2600×1100×1900 |
|
WC67K-63/2500 |
630 |
2500 |
1900 |
350 |
170 |
380 |
5.5 |
3100×1450×2050 |
|
WC67K-80/3200 |
800 |
3200 |
2700 |
350 |
170 |
380 |
7.5 |
3500×1550×2100 |
|
WC67K-100/3200 |
1000 |
3200 |
2700 |
400 |
200 |
420 |
7.5 |
3500×1580×2400 |
|
WC67K-160/3200 |
1600 |
3200 |
2700 |
400 |
200 |
420 |
11 |
3500×1650×2550 |
|
WC67K-200/3200 |
2000 |
3200 |
2700 |
400 |
200 |
420 |
15 |
3500×1680×2550 |
|
WC67K-250/3200 |
2500 |
3200 |
2700 |
400 |
200 |
420 |
15 |
3500×1700×2600 |
|
WC67K-320/3200 |
3200 |
3200 |
2700 |
400 |
200 |
420 |
22 |
3500×1800×2730 |
|
WC67K-400/4000 |
4000 |
4000 |
3500 |
500 |
320 |
600 |
30 |
4300×2450×3500 |
|
WC67K-500/5000 |
5000 |
5000 |
3900 |
500 |
320 |
600 |
37 |
5400×2810×4300 |
|
WC67K-500/6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
6500×2810×4300 |
|
WC67K-500/7000 |
5000 |
7000 |
4900 |
500 |
320 |
600 |
37 |
7500×2810×4900 |
|
WC67K-600/5000 |
6000 |
5000 |
3900 |
500 |
320 |
600 |
45 |
5500×2910×4900 |
|
WC67K-600/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
6500×2910×5100 |
|
WC67K-600/7000 |
6000 |
7000 |
5900 |
500 |
320 |
600 |
45 |
7500×2910×5200 |
|
WC67K-800/6000 |
8000 |
6000 |
4900 |
600 |
400 |
600 |
55 |
6500×2750×5300 |
|
WC67K-800/8000 |
8000 |
8000 |
6900 |
600 |
400 |
600 |
55 |
8500×2750×5900 |
|
WC67K-1000/6000 |
10000 |
6000 |
4900 |
600 |
400 |
600 |
2×37 |
6500×2800×5600 |
|
WC67K-1000/8000 |
10000 |
8000 |
6900 |
600 |
400 |
600 |
2×37 |
8500×2800×6100 |
|
WC67K-1000/10000 |
10000 |
10000 |
8000 |
600 |
400 |
600 |
2×37 |
10500×2800×5850 |
|
WC67K-1200/6000 |
12000 |
6000 |
4900 |
600 |
400 |
800 |
2×37 |
6500×3100×5850 |
|
WC67K-1200/8000 |
12000 |
8000 |
6900 |
600 |
400 |
800 |
2×37 |
8500×3100×7150 |
